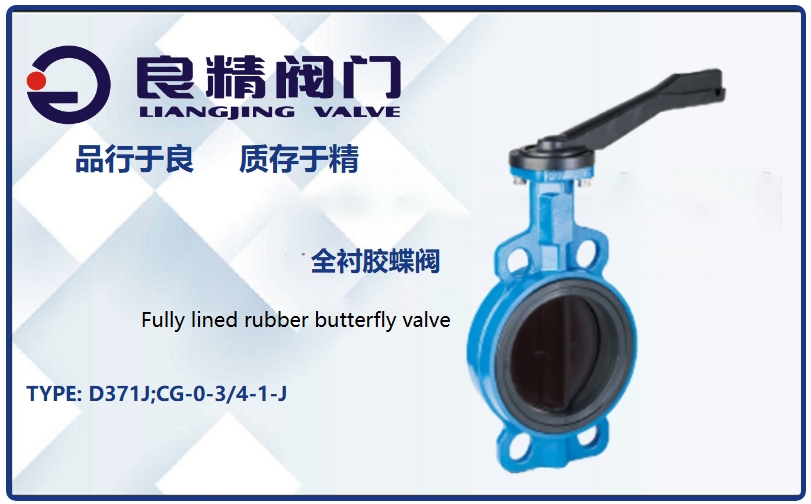

全衬胶蝶阀

全衬胶蝶阀

产品型号:
D371J;CG-0-3/4-1-J
产品压力:
1.0Mpa-1.6Mpa
产品口径:
DN50-DN1200
产品材质:
铸铁 碳钢 不锈钢 球墨铸铁

浙江良精阀门有限公司专业提供【全衬胶蝶阀】，涵盖产品标准、技术图纸、工作原理、主要参数、权威认证及使用说明书。产品质量可靠，价格合理，售后服务完善。我们拥有成熟的生产工艺和完整的技术服务方案，为客户提供一站式阀门系统解决方案。欢迎联系热线+86 18906771999。

全衬胶蝶阀的介绍
1、概述
全衬胶蝶阀是一种专为腐蚀性介质和颗粒性介质设计的高性能阀门，通过在阀体和阀板表面完全包覆橡胶材料，实现对金属基体的全面保护。阀体采用球墨铸铁、碳钢或不锈钢等材质，内衬橡胶材料可根据介质特性选择天然橡胶（NR）、丁腈橡胶（NBR）、三元乙丙橡胶（EPDM）、氯丁橡胶（CR）、氟橡胶（FKM）等。阀杆采用不锈钢材质，表面进行特殊处理，确保与橡胶衬里良好配合。阀门口径范围为DN50-DN1200，压力等级为PN10-PN16，工作温度范围根据橡胶材料不同而变化，一般为-20℃至+120℃。阀门采用对夹式或法兰式连接设计，结构紧凑，重量轻，安装简便。广泛应用于化工、电力、造纸、制药、食品、水处理等行业，用于腐蚀性液体、气体、浆液等介质的流量控制和切断。
2、工作原理
全衬胶蝶阀的工作原理基于旋转阀板实现流体的控制。当手动操作手柄或通过驱动装置转动阀杆时，阀板随之旋转。当阀板平面与管道轴线平行时，阀门处于全开状态，流体可无阻碍地通过；当阀板平面与管道轴线垂直时，阀门处于全关状态，阀板上的橡胶密封面与阀座上的橡胶密封面紧密贴合，形成可靠的密封，阻止流体流动。由于阀板和阀座均采用橡胶衬里，密封性能优异，泄漏量极低。在阀门启闭过程中，橡胶衬里的弹性变形可以补偿一定的安装误差和管道振动，确保密封的可靠性。此外，橡胶衬里还能有效抵抗介质的腐蚀和磨损，延长阀门的使用寿命。阀门的驱动方式多样，可根据实际需求选择手动、蜗轮蜗杆传动、电动、气动或液动等驱动方式，实现不同程度的自动化控制。
3、核心特性

全衬胶结构：阀体和阀板表面完全包覆橡胶材料，实现对金属基体的全面保护，防止介质腐蚀。

多种橡胶可选：根据介质特性可选择不同的橡胶材料，如天然橡胶（NR）、丁腈橡胶（NBR）、三元乙丙橡胶（EPDM）、氯丁橡胶（CR）、氟橡胶（FKM）等，满足不同工况需求。

优异的密封性能：橡胶密封面具有良好的弹性，能实现零泄漏，确保介质不会泄漏。

耐腐蚀性能：橡胶衬里能有效抵抗酸、碱、盐等多种腐蚀性介质的侵蚀，延长阀门使用寿命。

耐磨损性能：适用于含颗粒介质的场合，橡胶衬里能有效抵抗颗粒的冲刷和磨损。

结构紧凑：对夹式或法兰式连接设计，结构紧凑，重量轻，安装空间小。

多种驱动方式：可配置手动、蜗轮蜗杆、电动、气动或液动等驱动装置，满足不同的控制需求。

操作简便：操作力矩小，启闭迅速，便于日常维护和操作。

可视位置指示：手柄或驱动装置上设有明显的位置指示标识，直观显示阀门的开关状态。

压力损失小：阀板设计流畅，流体阻力小，压力损失低，节约能源。

温度适应性：工作温度范围广，根据橡胶材料不同，可适应-20℃至+120℃的温度范围。

长使用寿命：橡胶衬里的保护作用和优异的密封性能，使阀门具有较长的使用寿命。

多种连接方式：提供对夹式、法兰式等多种连接方式，满足不同的安装需求。

符合国际标准：产品的设计、制造和检验均符合GB/T 12238、API 609、ASME B16.34等国内外标准。

可定制化：可根据用户的特殊需求，定制不同口径、压力等级、连接方式、橡胶材料和驱动方式的全衬胶蝶阀产品。
