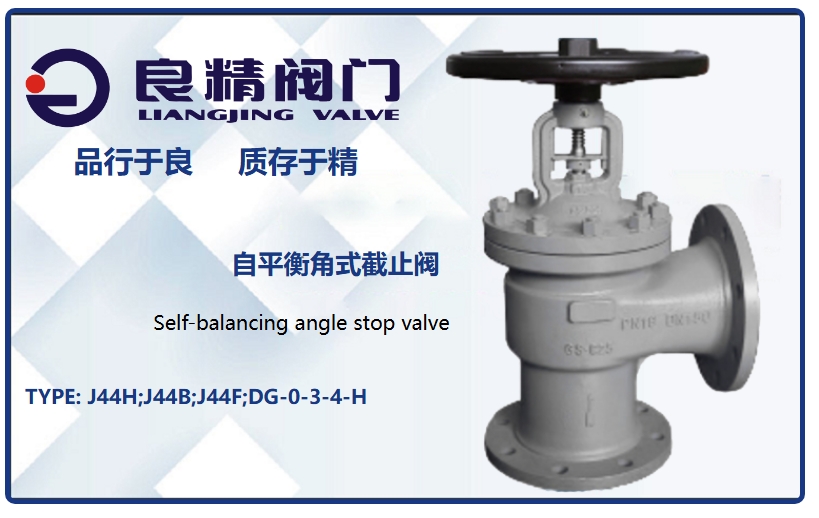

自平衡角式截止阀

自平衡角式截止阀

产品型号:
J44H;J44B;J44F;DG-0-3-4-H
产品压力:
1.6Mpa-6.4Mpa
产品口径:
DN15-DN300
产品材质:
碳钢 不锈钢

浙江良精阀门有限公司专业提供【自平衡角式截止阀】，涵盖产品标准、技术图纸、工作原理、主要参数、权威认证及使用说明书。产品质量可靠，价格合理，售后服务完善。我们拥有成熟的生产工艺和完整的技术服务方案，为客户提供一站式阀门系统解决方案。欢迎联系热线+86 18906771999。

自平衡角式截止阀的介绍

1、概述

自平衡角式截止阀是一种专为高压、大口径工况设计的精密控制阀门，其进出口呈90°角布置，流道设计符合流体力学原理，可有效降低压力损失。该阀采用创新的自平衡结构设计，通过压力平衡孔或波纹管组件平衡阀瓣上下的压力差，大幅降低操作力矩，特别适用于高压差、频繁启闭的场合。产品设计制造按GB/T 12235、ASME B16.34等标准执行，广泛应用于电力、石油、化工、冶金等行业的高温高压管道系统，如锅炉给水、蒸汽旁路、冷凝水回收等关键回路。

2、工作原理

自平衡角式截止阀通过阀杆的直线运动控制阀门的启闭。当旋转手轮或驱动执行机构时，阀杆通过螺纹副转化为垂直位移，带动阀瓣与阀座紧密贴合或分离。其独特的自平衡结构通过以下方式工作：1)压力平衡孔：在阀瓣上开设平衡孔，使介质压力能够作用于阀瓣上下两侧，抵消大部分压差力；2)波纹管组件：采用柔性波纹管隔离压力，实现阀瓣的轻松移动。这种设计使阀门在高压差下的操作力矩降低60%以上，同时保持≥98%的密封副接触精度，确保双向密封可靠。流道采用90°角设计，减少流体转向阻力，流阻系数≤0.6，优于同类产品。

3、核心特性

自平衡设计：采用压力平衡孔或波纹管结构，大幅降低操作力矩，适合高压差工况。
角式流道：90°角流道设计，减少流体转向损失，降低能耗。
硬质合金密封：阀瓣和阀座密封面堆焊司太立合金，硬度HRC48-52，耐磨损、抗冲蚀。
高温稳定性：采用耐高温合金材料，可在-196℃~570℃温度范围内长期稳定工作。
防火防爆：通过API 607防火测试和ATEX/IECEx防爆认证，满足严苛安全要求。
低维护成本：模块化设计，关键部件可在线更换，减少停机时间。
可视指示：配备带刻度的阀杆位置指示器，直观显示阀门开度。
多重密封：采用波纹管+填料双重密封结构，确保零泄漏。
长寿命设计：正常使用情况下，阀门启闭寿命≥30,000次。
标准兼容：提供多种法兰标准接口，可适配不同管道系统。
