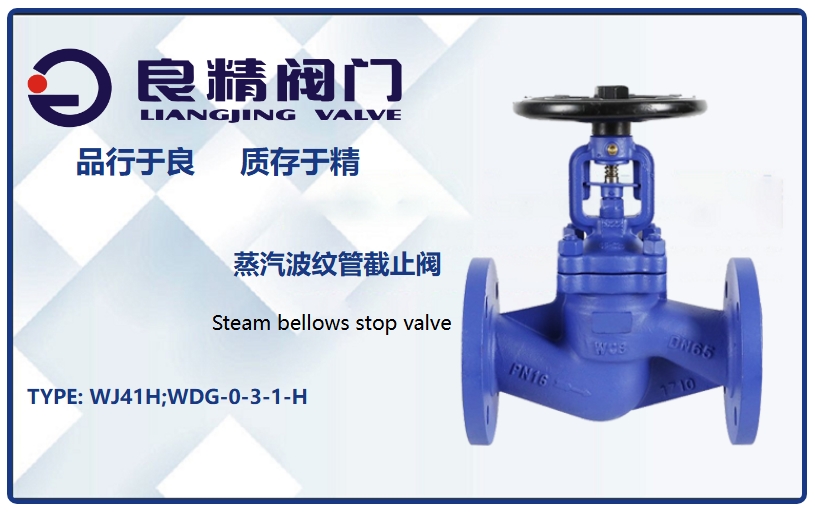

蒸汽波纹管截止阀

蒸汽波纹管截止阀

产品型号:
WJ41H;WDG-0-3-1-H
产品压力:
1.6Mpa-4.0Mpa
产品口径:
DN15-DN400
产品材质:
球墨铸铁 / 铸钢 / 不锈钢

浙江良精阀门有限公司专业提供【蒸汽波纹管截止阀】，涵盖产品标准、技术图纸、工作原理、主要参数、权威认证及使用说明书。产品质量可靠，价格合理，售后服务完善。我们拥有成熟的生产工艺和完整的技术服务方案，为客户提供一站式阀门系统解决方案。欢迎联系热线+86 18906771999。

蒸汽波纹管截止阀的介绍

1、概述

波纹管截止阀也叫波纹管密封截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端经不锈钢垫片焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀瓣振动引起阀杆振动。适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。

2、工作原理

蒸汽波纹管截止阀基于阀杆的直线运动控制阀门启闭。当旋转手轮或驱动执行机构时，阀杆通过螺纹副转化为垂直位移，带动阀瓣与阀座紧密贴合或分离。阀门采用波纹管+填料双重密封结构：不锈钢波纹管（304/316材质）焊接于阀杆与阀盖之间，形成金属膜片密封，有效防止介质沿阀杆泄漏；PTFE填料作为辅助密封，在波纹管失效时提供第二道密封保障。流道设计采用流线型结构，减少蒸汽流动阻力，流阻系数≤0.8。

3、核心特性

波纹管密封：采用多层不锈钢波纹管（通常3~5层），疲劳寿命≥10,000次循环，确保零外泄漏，符合TA-Luft标准。
耐高温设计：阀体材料选用WCB、WC6、WC9等高温钢，阀座密封面堆焊钴基硬质合金，可耐550℃高温。
双重密封保障：波纹管+PTFE填料双重密封结构，提供冗余密封性能。
抗冲刷耐磨：阀瓣和阀座密封面经特殊硬化处理，硬度HRC≥45，抗蒸汽冲刷磨损。
防火防爆认证：通过API 607防火测试和ATEX防爆认证，适用于危险区域。
可视位置指示：阀杆顶部设有带刻度的位置指示器，精确显示阀门开度。
自调节填料：采用弹簧加载式填料压盖，自动补偿填料磨损，延长维护周期。
流阻优化：流道设计符合流体力学原理，流阻系数≤0.8，降低能耗。
长寿命设计：正常使用情况下，阀门整体使用寿命≥15年。
多种连接方式：提供法兰、焊接等多种连接方式，满足不同安装需求。
