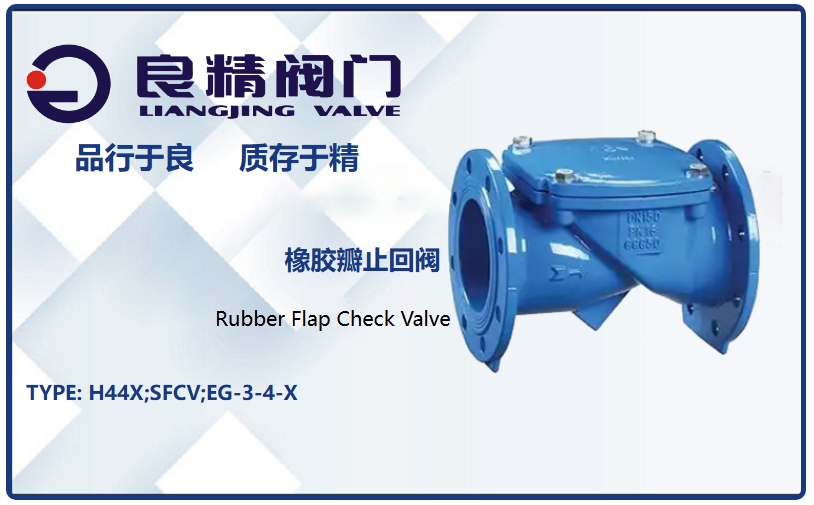

橡胶瓣止回阀

橡胶瓣止回阀

产品型号:
H44X;SFCV;EG-3-4-X
产品压力:
1.0Mpa-2.5Mpa
产品口径:
DN40-DN600
产品材质:
铸钢 不锈钢 球墨铸铁

浙江良精阀门有限公司专业提供【橡胶瓣止回阀】，涵盖产品标准、技术图纸、工作原理、主要参数、权威认证及使用说明书。产品质量可靠，价格合理，售后服务完善。我们拥有成熟的生产工艺和完整的技术服务方案，为客户提供一站式阀门系统解决方案。欢迎联系热线+86 18906771999。

橡胶瓣止回阀的介绍
1、概述
橡胶瓣止回阀是专为给排水系统设计的高效防逆流设备，采用独特的橡胶瓣与金属骨架复合结构，突破传统止回阀的设计局限。阀体采用球墨铸铁或铸钢材质，内外表面均经环氧树脂涂层处理，抗腐蚀性能卓越。橡胶瓣由丁腈橡胶（NBR）或三元乙丙橡胶（EPDM）制成，通过模压工艺与不锈钢骨架完美结合，兼具高强度与优异的弹性密封性能。广泛应用于城市供水、污水处理、建筑给排水、工业循环水等系统，可有效防止介质逆流导致的设备损坏和系统故障。
2、工作原理
阀门基于介质流动方向自动控制开闭。当介质正向流动时，流体压力推动橡胶瓣沿铰链轴向上翻转，离开阀座密封面，阀门开启；由于橡胶瓣质量轻且流体阻力小，仅需0.01MPa的压差即可完全开启，流阻系数≤0.3。当介质停止流动或出现逆流趋势时，橡胶瓣在自重和逆流压力作用下迅速回落至阀座，形成密封。特殊设计的橡胶瓣边缘采用弧形结构，确保与阀座完全贴合，即使在微小压差下也能实现可靠密封。
3、核心特性
零泄漏密封：采用整体式橡胶瓣设计，与金属阀座形成完美密封，泄漏等级达到ANSI/FCI 70-2 Class VI级标准。
抗磨损性能：橡胶瓣表面添加特殊耐磨添加剂，耐颗粒冲刷寿命超过普通阀门5倍，适用于含泥沙的污水工况。
节能设计：超低流阻系数（≤0.3）使阀门能耗比传统旋启式止回阀降低40%，长期运行节省大量电力成本。
防气蚀结构：橡胶瓣背面采用加强筋设计，避免高速流体产生的气蚀破坏，延长阀门使用寿命。
快速关闭特性：橡胶瓣质量轻，关闭时间≤0.1秒，有效防止水锤现象，保护管道系统安全。
耐腐蚀涂层：阀体内外表面均喷涂250μm厚环氧树脂涂层，可耐受各类酸碱介质腐蚀，适用于海水、化工废水等恶劣环境。


Doing Files
Doing 3D
Doing
Note: 本网站所有资料、内容及3D文件均为浙江良精阀门有限公司版权所有，禁止任何形式的抄袭、复制、转载、下载或用于商业用途。相关文件均已进行加密与绑定处理，未经授权不得使用。 网站所展示资料仅供参考，实际产品用途、参数及配置请与我司联系确认，以确保准确性与适用性。 联系电话：+86 18906771999
