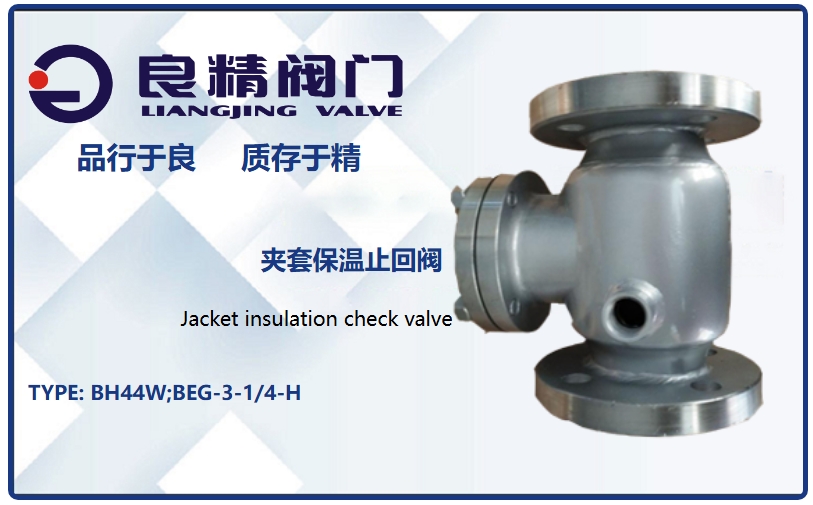

夹套保温止回阀

夹套保温止回阀

产品型号:
BH44W;BEG-3-1/4-H
产品压力:
1.6Mpa-6.4Mpa
产品口径:
DN15-DN300
产品材质:
碳钢 不锈钢

浙江良精阀门有限公司专业提供【夹套保温止回阀】，涵盖产品标准、技术图纸、工作原理、主要参数、权威认证及使用说明书。产品质量可靠，价格合理，售后服务完善。我们拥有成熟的生产工艺和完整的技术服务方案，为客户提供一站式阀门系统解决方案。欢迎联系热线+86 18906771999。

夹套保温止回阀的介绍
1、概述
夹套保温止回阀是专为输送高粘度、易结晶、易凝固介质的管道系统设计的特种止回阀。采用整体式夹套结构设计，夹套空间均匀环绕阀体，可通入蒸汽、热水、导热油等热媒介质，确保阀门内介质温度恒定在工艺要求范围。阀体采用优质碳钢、不锈钢或合金钢材质，夹套焊接工艺符合ASME B31.3标准要求。广泛应用于石油化工、食品加工、制药、造纸等行业的沥青、树脂、原油、糖浆、药液等介质输送系统。
2、工作原理
阀门基于介质流动方向自动控制开闭。当介质正向流动时，流体压力推动阀瓣离开阀座密封面，阀门开启；特殊设计的流线型流道确保高粘度介质顺畅通过，流阻系数≤0.7。当介质停止流动或出现逆流趋势时，阀瓣在自重和逆流压力作用下迅速回落到阀座上，形成密封。夹套保温系统通过热媒进出口与外部热源连接，热媒在夹套内循环流动，持续向阀体传递热量，补偿介质散热损失，维持介质温度在熔点以上，防止介质凝固导致阀门失效。
3、核心特性
高效保温结构：夹套采用全包围设计，有效保温面积达95%以上，相比传统局部保温方式热效率提升40%。
双密封保障：主密封面采用硬质合金堆焊，辅助密封采用柔性石墨环，双重密封确保零泄漏，符合API 598 VI级标准。
热媒均匀分布：夹套内部设置导流板，使热媒形成均匀螺旋流，温度分布偏差≤±5℃。
快速拆卸设计：夹套与阀体采用法兰连接，便于检修和更换内部零件，维护时间缩短60%。
多种连接方式：提供法兰、对焊、螺纹等多种连接方式，满足不同安装需求。
安全泄压结构：夹套设置安全阀接口，当热媒压力异常时自动泄压，确保使用安全。
防腐涂层：内外表面均喷涂高温防腐涂层，可耐受-40℃~350℃温度范围，使用寿命延长5年以上。
