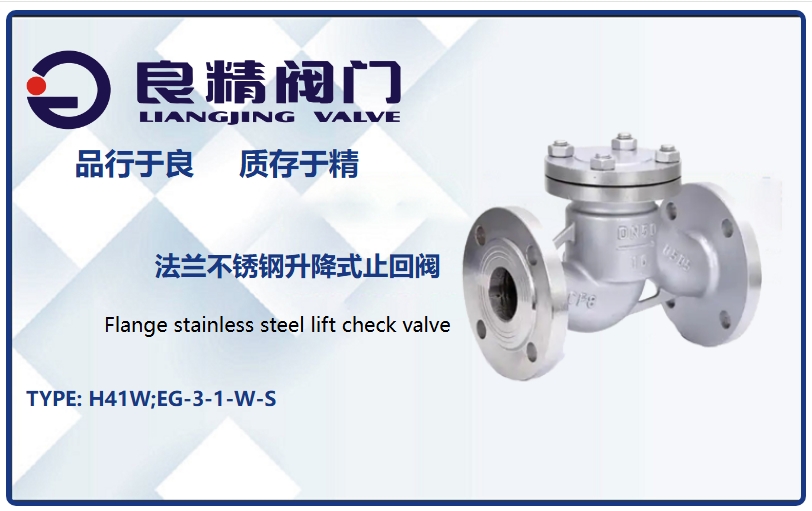

法兰不锈钢升降式止回阀

法兰不锈钢升降式止回阀

产品型号:
H41W;EG-3-1-W-S
产品压力:
1.0Mpa-10Mpa
产品口径:
DN15-DN500
产品材质:
不锈钢304 316 316L

浙江良精阀门有限公司专业提供【法兰不锈钢升降式止回阀】，涵盖产品标准、技术图纸、工作原理、主要参数、权威认证及使用说明书。产品质量可靠，价格合理，售后服务完善。我们拥有成熟的生产工艺和完整的技术服务方案，为客户提供一站式阀门系统解决方案。欢迎联系热线+86 18906771999。

法兰不锈钢升降式止回阀的介绍
1、概述
法兰不锈钢升降式止回阀是采用精密铸造工艺制造的高端管道控制设备，专为高洁净度、耐腐蚀要求的工业系统设计。阀体及内件全部选用304、316或316L不锈钢材质，严格遵循ASTM A351标准生产，具备卓越的抗晶间腐蚀性能。采用ASME B16.5标准法兰连接，提供RF、FF、RTJ等多种密封面形式。广泛应用于制药、食品饮料、电子半导体、海洋工程等行业的关键流体输送系统，满足严苛的卫生和耐腐蚀要求。
2、工作原理
阀门基于介质流动方向自动控制开闭。当介质正向流动时，流体压力推动阀瓣垂直向上移动，离开阀座密封面，阀门开启；独特的活塞式阀瓣设计使阀门在全开状态下的流阻系数≤0.5，显著降低能耗。当介质停止流动或出现逆流趋势时，阀瓣在自重和逆流压力共同作用下迅速回落到阀座上，形成密封。高精度的导轨系统确保阀瓣运动精确无偏移，响应速度≤0.04秒。
3、核心特性
全不锈钢结构：采用316L不锈钢整体精密铸造，内壁抛光至Ra≤0.8μm，符合FDA、GMP、ASME BPE等严格卫生标准。
超精密密封：阀座与阀瓣密封面经超音速火焰喷涂硬质合金处理，硬度达到HRC50-55，平面度误差≤0.001mm，确保零泄漏，符合ISO 5208 Rate A级标准。
低阻力设计：CFD优化的流道结构，流阻系数比同类产品低25%，有效降低系统能耗。
双向承压：阀门进出口可互换安装，双向承压能力一致，适应复杂管路布局。
快速维护：采用分体式阀盖设计，无需拆卸管道即可快速更换密封组件，大幅缩短维护时间。
抗震防抖：独特的导轨导向结构和阻尼设计，有效抑制管道振动引起的阀瓣颤动，延长使用寿命至150万次循环以上。
卫生级设计：无死角流道，内壁光滑过渡，配备可在线清洗的自洁式密封结构，完全符合EHEDG和3-A认证要求。


Doing Files
Doing 3D
Doing
Note: 本网站所有资料、内容及3D文件均为浙江良精阀门有限公司版权所有，禁止任何形式的抄袭、复制、转载、下载或用于商业用途。相关文件均已进行加密与绑定处理，未经授权不得使用。 网站所展示资料仅供参考，实际产品用途、参数及配置请与我司联系确认，以确保准确性与适用性。 联系电话：+86 18906771999
Related Products
法兰不锈钢升降式止回阀

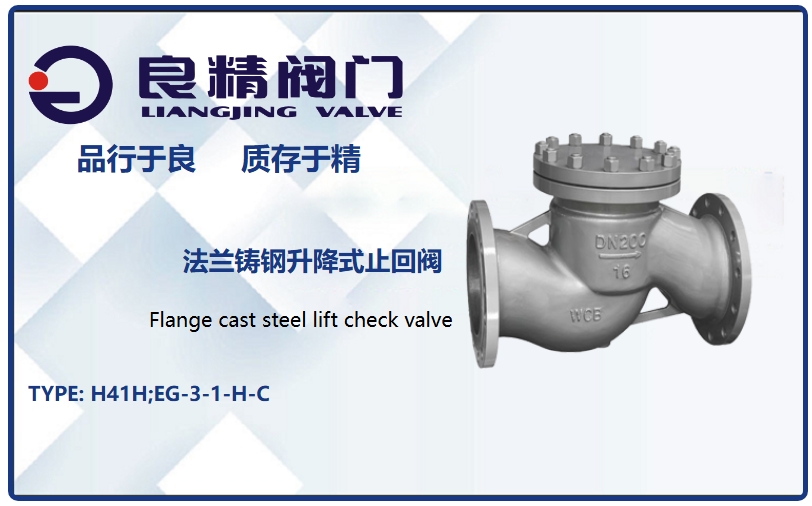

法兰铸钢升降式止回阀

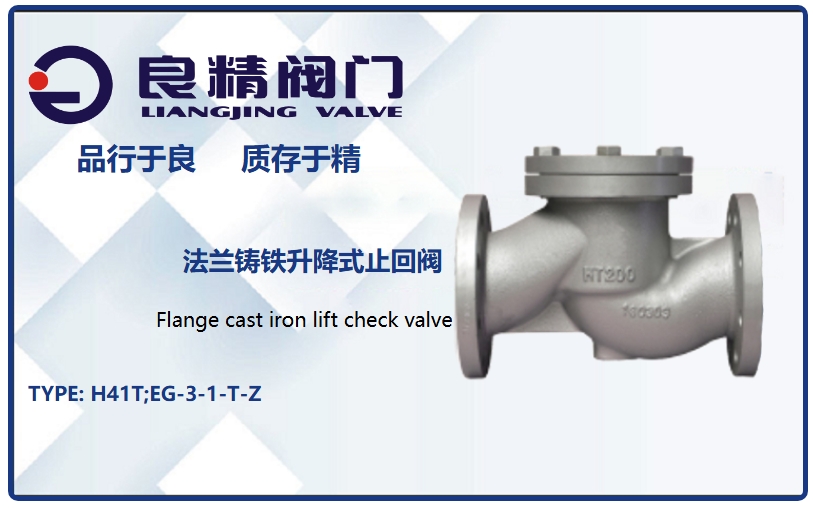

法兰铸铁升降式止回阀
