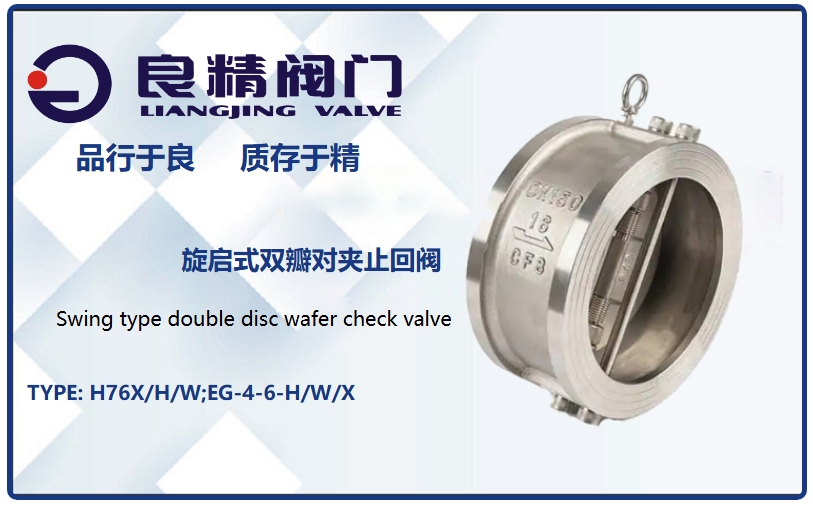

旋启式双瓣对夹止回阀

旋启式双瓣对夹止回阀

产品型号:
H76X/H/W;EG-4-6-H/W/X
产品压力:
1.0Mpa-42Mpa
产品口径:
DN15-DN1200
产品材质:
球墨铸铁；碳钢；不锈钢

浙江良精阀门有限公司专业提供【旋启式双瓣对夹止回阀】，涵盖产品标准、技术图纸、工作原理、主要参数、权威认证及使用说明书。产品质量可靠，价格合理，售后服务完善。我们拥有成熟的生产工艺和完整的技术服务方案，为客户提供一站式阀门系统解决方案。欢迎联系热线+86 18906771999。

旋启式双瓣对夹止回阀的介绍

1、概述

旋启式双瓣对夹止回阀是一种广泛应用于工业管道系统的关键设备，其采用独特的双瓣旋启式结构设计，依靠介质流动产生的力量使两片阀瓣绕轴旋转，实现阀门的自动启闭。该阀门主要由阀体、两片阀瓣、阀轴及弹簧等部件组成，采用对夹式连接方式，结构紧凑，体积小，重量轻，安装便捷，适用于水平或垂直管道。广泛应用于给排水、HVAC、消防、电力、冶金、石化等行业，可有效防止介质逆流，保护设备安全，确保系统稳定运行。

2、工作原理

旋启式双瓣对夹止回阀的工作原理基于介质流动的方向性和阀瓣的旋转运动实现自动启闭。当介质按规定方向流动时，介质压力推动两片阀瓣绕阀轴向外旋转开启，阀门处于导通状态，介质可顺畅通过；当介质流动方向发生逆流时，介质压力与弹簧弹力共同作用，使两片阀瓣绕阀轴向内旋转关闭，阀门处于截止状态，从而有效阻止介质倒流。这种双瓣旋启式结构设计使得阀瓣的开启和关闭过程更加平稳，冲击力更小，能够进一步减少水锤现象的发生，延长阀门和管道系统的使用寿命。

3、核心特性

双瓣旋启式结构：独特的双瓣设计，使阀瓣开启和关闭过程更加平稳，减少水锤现象，降低噪音和振动，延长设备使用寿命。
对夹式连接方式：采用对夹式连接，结构紧凑，体积小，重量轻，安装维护方便，节省空间和成本。
弹簧辅助关闭：配备弹簧装置，确保阀瓣在介质流动停止或逆流时能够迅速关闭，有效防止介质倒流。
全流道设计：阀门流道畅通，流阻小，压力损失低，减少能源消耗，提高系统运行效率。
密封性能优异：阀瓣与阀座密封面采用精密加工和特殊处理，密封可靠，泄漏量小，确保阀门长期稳定运行。
多种材质可选：阀体、阀瓣等关键部件可根据不同工况需求选用铸铁、铸钢、不锈钢等材质，适应各种腐蚀性介质。


Doing Files
Doing 3D
Doing
Note: 本网站所有资料、内容及3D文件均为浙江良精阀门有限公司版权所有，禁止任何形式的抄袭、复制、转载、下载或用于商业用途。相关文件均已进行加密与绑定处理，未经授权不得使用。 网站所展示资料仅供参考，实际产品用途、参数及配置请与我司联系确认，以确保准确性与适用性。 联系电话：+86 18906771999
Related Products

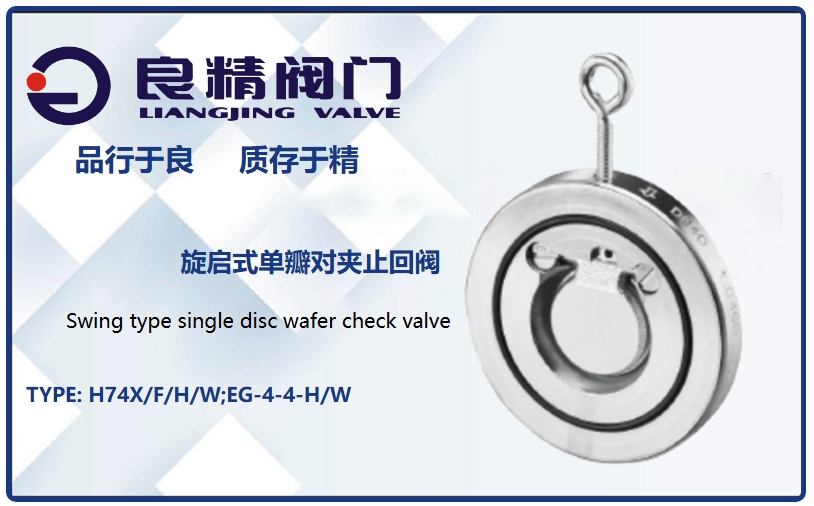

旋启式单瓣对夹止回阀

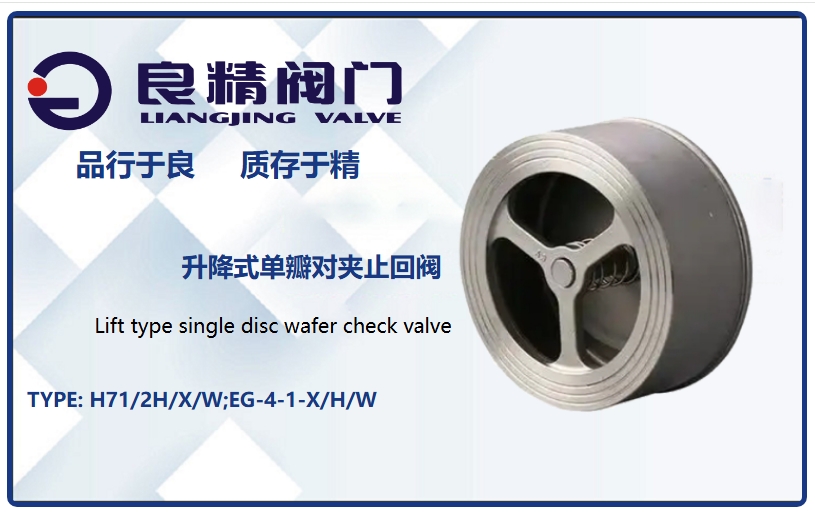

升降式单瓣对夹止回阀
