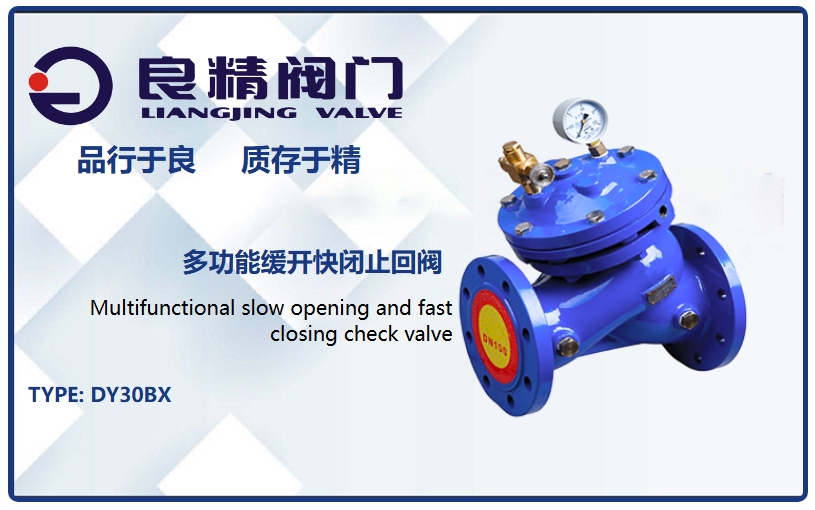

多功能缓开快闭止回阀

多功能缓开快闭止回阀

产品型号:
DY30BX
产品压力:
1.0Mpa-2.5Mpa
产品口径:
DN50-DN1000
产品材质:
铸铁 碳钢 铸钢 不锈钢

浙江良精阀门有限公司专业提供【多功能缓开快闭止回阀】，涵盖产品标准、技术图纸、工作原理、主要参数、权威认证及使用说明书。产品质量可靠，价格合理，售后服务完善。我们拥有成熟的生产工艺和完整的技术服务方案，为客户提供一站式阀门系统解决方案。欢迎联系热线+86 18906771999。

多功能缓开快闭止回阀的介绍

1、概述

多功能缓开快闭止回阀是一种专为保护管道系统而设计的智能型阀门设备，广泛应用于给排水、消防、暖通、电力等行业的泵出口管道。该阀门采用独特的液压控制技术和机械结构设计，实现了"缓开快闭"的精准控制：在开启过程中，阀门缓慢开启以减少水流冲击；在关闭过程中，阀门先快速关闭至90%行程，再缓慢关闭剩余行程，有效消除水锤危害。阀门主要由阀体、阀瓣、缓开油缸、快闭弹簧、调节阀组等部件组成，采用法兰连接或对夹连接方式，安装灵活，维护简便。

2、工作原理

多功能缓开快闭止回阀的工作原理基于流体力学和液压控制技术的协同作用。当泵启动时，介质压力逐渐升高，液压控制系统通过调节阀组控制油缸的进油速度，使阀瓣缓慢开启，避免因突然开启造成的水流冲击和压力波动；当泵停止工作或介质出现逆流趋势时，阀瓣在弹簧力和介质逆流压力的共同作用下快速关闭约90%行程，此时大部分水流被截断，有效减少倒流介质的动量；随后，剩余的10%行程通过液压阻尼系统缓慢关闭，避免因快速全闭产生的水锤压力。这种分段式关闭设计将传统止回阀的单一关闭过程分解为"快闭+缓闭"两个阶段，最大限度降低水锤危害。

3、核心特性

缓开功能：采用液压控制系统实现阀门缓慢开启，避免水流冲击，保护泵和管道系统免受启动瞬间的压力冲击。
快闭+缓闭分段设计：先快速关闭90%行程截断大部分水流，再缓慢关闭剩余行程消除水锤，将水锤危害降至最低。
可调节控制：通过调节阀组可独立调整阀门的开启速度、快闭时间和缓闭时间，适应不同工况需求。
双保险密封结构：采用软硬双质密封材料，确保阀门在高压和低压工况下均具有零泄漏密封性能。
节能设计：流道优化设计，压力损失小，降低系统能耗，符合节能环保要求。
多种连接方式：支持法兰连接和对夹连接，可根据现场安装需求灵活选择。


Doing Files
Doing 3D
Doing
Note: 本网站所有资料、内容及3D文件均为浙江良精阀门有限公司版权所有，禁止任何形式的抄袭、复制、转载、下载或用于商业用途。相关文件均已进行加密与绑定处理，未经授权不得使用。 网站所展示资料仅供参考，实际产品用途、参数及配置请与我司联系确认，以确保准确性与适用性。 联系电话：+86 18906771999
Related Products

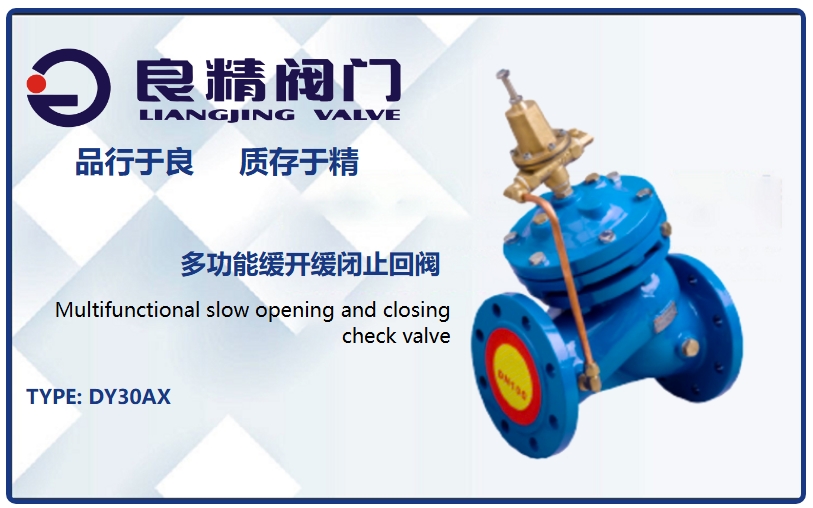

多功能缓开缓闭止回阀
多功能缓开快闭止回阀

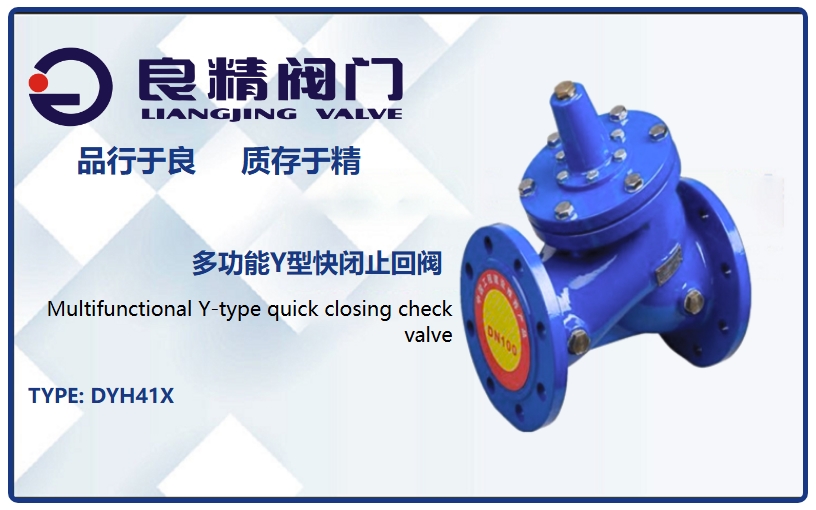

多功能Y型快闭止回阀

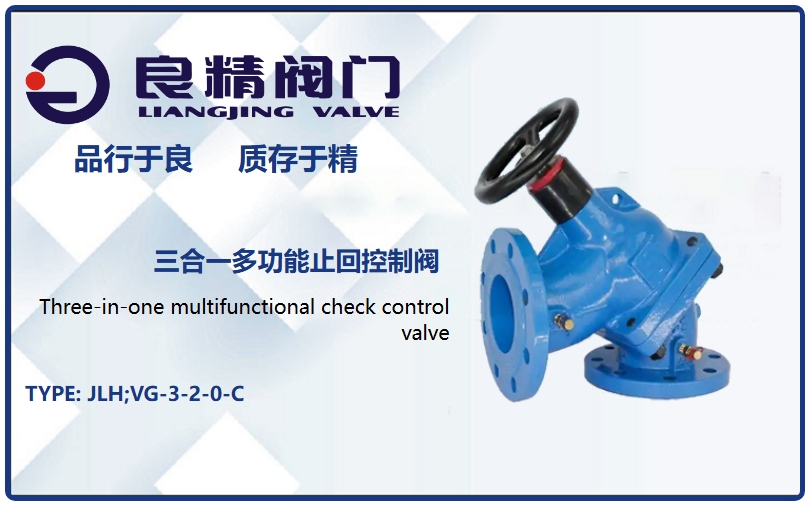

三合一多功能止回控制阀
