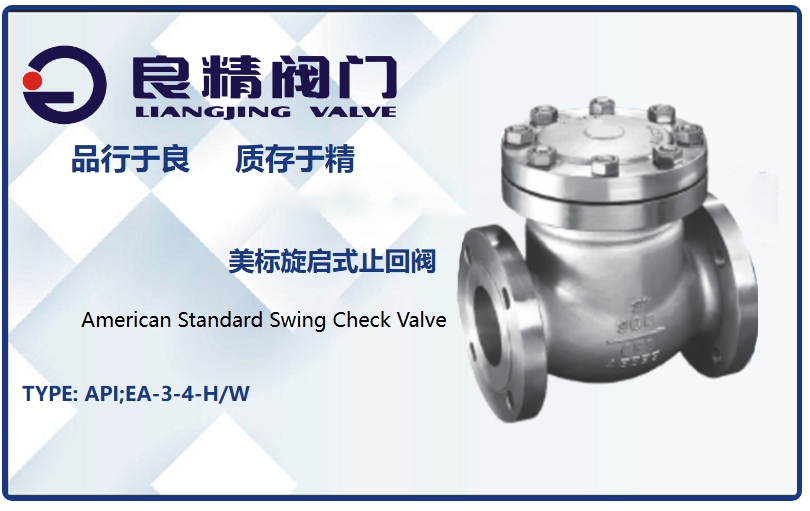

美标旋启式止回阀

美标旋启式止回阀

产品型号:
API;EA-3-4-H/W
产品压力:
150LB-2500LB
产品口径:
1/2"-20"
产品材质:
铸铁 碳钢 铸钢 不锈钢

浙江良精阀门有限公司专业提供【美标旋启式止回阀】，涵盖产品标准、技术图纸、工作原理、主要参数、权威认证及使用说明书。产品质量可靠，价格合理，售后服务完善。我们拥有成熟的生产工艺和完整的技术服务方案，为客户提供一站式阀门系统解决方案。欢迎联系热线+86 18906771999。

美标旋启式止回阀的介绍

1、概述

美标旋启式止回阀是严格按照美国ASME B16.34、API 6D等标准设计制造的管道控制设备，广泛应用于石油、化工、电力、船舶等国际工程项目。该阀门依靠介质流动产生的力量使阀瓣绕轴旋转，实现阀门的自动启闭，主要由阀体、阀瓣、阀轴、密封圈等部件组成。采用法兰连接或对焊连接方式，可满足不同工况需求。阀瓣设计为单瓣或多瓣结构，适用于水平或垂直管道安装，能够有效防止介质逆流，保护设备安全。

2、工作原理

美标旋启式止回阀的工作原理基于介质流动的方向性和阀瓣的旋转运动。当介质按规定方向流动时，介质压力推动阀瓣绕阀轴旋转开启，阀门处于导通状态，介质可顺畅通过；此时阀瓣的开度与介质流速成正比，确保最小的流阻损失。当介质流动方向发生逆流时，介质压力与阀瓣自身重力共同作用，使阀瓣绕阀轴向关闭方向旋转，直至阀瓣与阀座完全贴合，阀门处于截止状态，从而有效阻止介质倒流。这种旋启式结构设计使得阀瓣的运动轨迹平滑，开启和关闭过程平稳，能够减少水锤现象的发生，延长阀门和管道系统的使用寿命。

3、核心特性

国际标准设计：严格遵循ASME、API等美标规范制造，符合国际工程项目要求，可提供第三方认证。
旋启式结构：阀瓣绕轴旋转，运动平稳，水锤效应小，适用于大口径管道和较高流量的工况。
全径或缩径设计：可根据需求提供全径或缩径结构，全径阀门流阻小，缩径阀门重量轻、成本低。
多种密封材料：阀座密封面可采用不锈钢堆焊、硬质合金喷涂等工艺，密封圈材料可选丁腈橡胶、氟橡胶等，适应不同介质。
双瓣或多瓣设计：大口径阀门可采用双瓣或多瓣结构，减少阀瓣尺寸，降低开启压力，适用于低流速工况。
防火防爆设计：符合API 607防火标准和NACE MR0175抗硫化物应力开裂要求，适用于危险工况。
