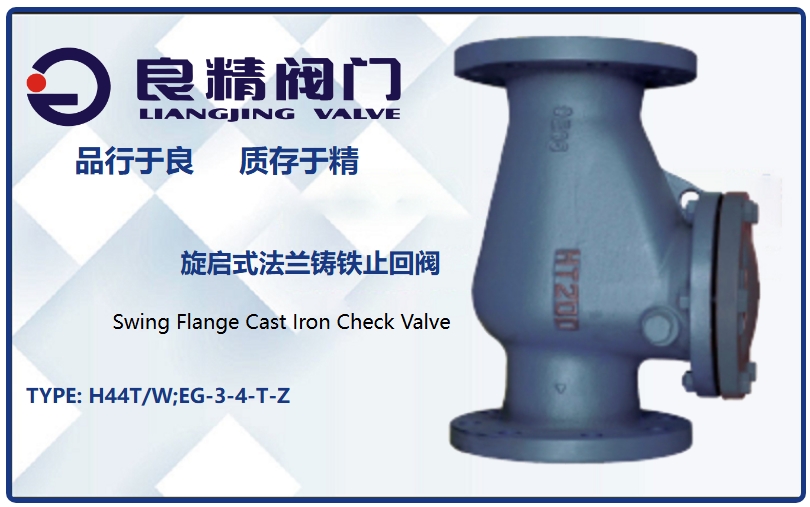

旋启式法兰铸铁止回阀

旋启式法兰铸铁止回阀

产品型号:
H44T/W;EG-3-4-T-Z
产品压力:
1.0Mpa-1.6Mpa
产品口径:
DN32-DN600
产品材质:
灰铸铁；球墨铸铁

浙江良精阀门有限公司专业提供【旋启式法兰铸铁止回阀】，涵盖产品标准、技术图纸、工作原理、主要参数、权威认证及使用说明书。产品质量可靠，价格合理，售后服务完善。我们拥有成熟的生产工艺和完整的技术服务方案，为客户提供一站式阀门系统解决方案。欢迎联系热线+86 18906771999。

旋启式法兰铸铁止回阀的介绍

1、概述

旋启式法兰铸铁止回阀是一种广泛应用于低压管道系统的关键设备，适用于给排水、暖通、消防等多个领域。该阀门采用灰铸铁或球墨铸铁材质铸造，具有良好的铸造性能和机械加工性能，成本较低且易于安装维护。阀门主要由阀体、阀瓣、阀轴和密封组件组成，阀瓣通过阀轴与阀体连接，可绕阀轴自由旋转。法兰连接方式符合国内外标准，便于与各种管道系统配套使用。其结构设计紧凑，流阻较小，能够有效防止介质逆流，保障系统安全运行。

2、工作原理

旋启式法兰铸铁止回阀的工作原理基于介质流动的方向性和阀瓣的旋启运动。当介质按规定方向流动时，介质压力推动阀瓣绕阀轴向上旋转开启，阀门处于导通状态，此时阀瓣的开启角度与介质流速成正比，确保介质能够以最小的阻力通过阀门；当介质流动方向发生逆流时，介质压力与阀瓣自身重力共同作用，使阀瓣绕阀轴向下旋转关闭，直至阀瓣与阀座完全贴合，阀门处于截止状态，从而有效阻止介质倒流。这种旋启式结构设计使得阀门在开启和关闭过程中运动平稳，能够减少水锤现象的发生，延长阀门和管道系统的使用寿命。

3、核心特性

铸铁材质：采用灰铸铁或球墨铸铁铸造，成本低，工艺成熟，适用于低压常温工况。
旋启式结构：阀瓣绕轴旋转，开启和关闭过程平稳，水锤现象小，噪音低。
法兰连接：符合国内外标准的法兰连接方式，安装简便，便于维护和更换。
橡胶密封：阀座密封面采用橡胶材料，密封性能好，能有效防止介质泄漏。
结构紧凑：阀门体积小，重量轻，占用空间少，适用于空间有限的安装环境。
经济实用：性价比高，是低压管道系统中理想的止回阀选择。


Doing Files
Doing 3D
Doing
Note: 本网站所有资料、内容及3D文件均为浙江良精阀门有限公司版权所有，禁止任何形式的抄袭、复制、转载、下载或用于商业用途。相关文件均已进行加密与绑定处理，未经授权不得使用。 网站所展示资料仅供参考，实际产品用途、参数及配置请与我司联系确认，以确保准确性与适用性。 联系电话：+86 18906771999
Related Products

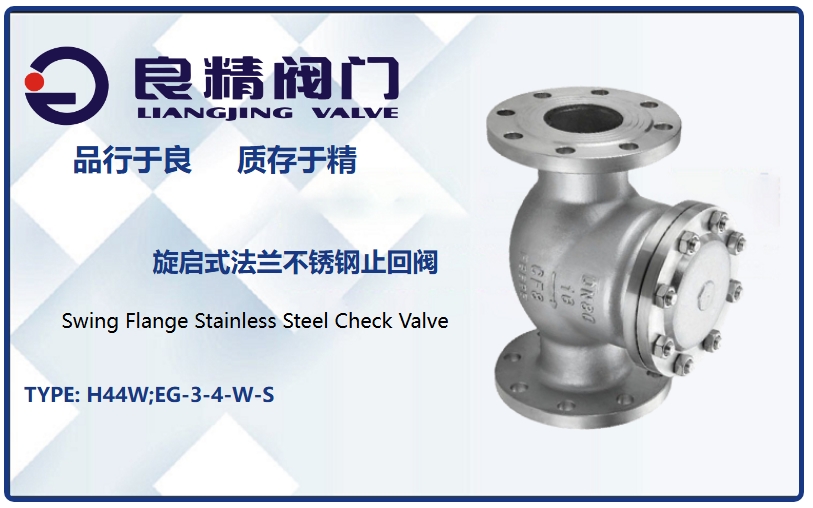

旋启式法兰不锈钢止回阀

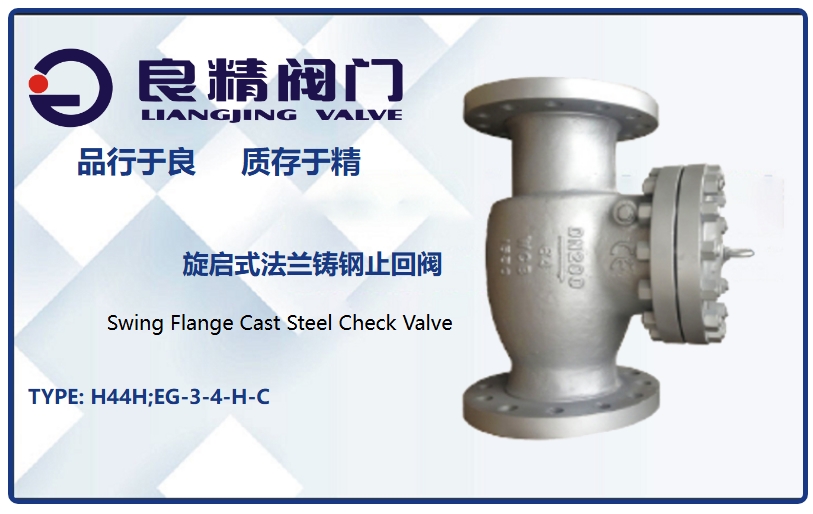

旋启式法兰铸钢止回阀
