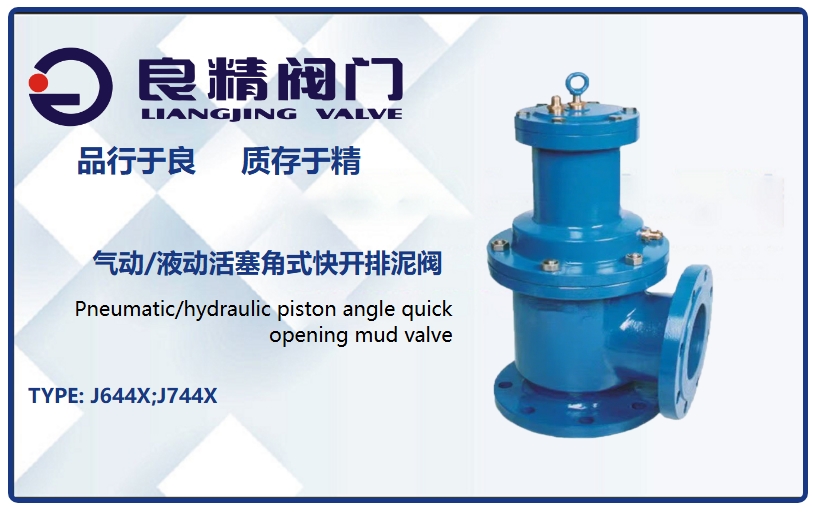

气动/液动活塞角式快开排泥阀

1、概述

气动/液动活塞角式快开排泥阀是一种采用液压源或气动源作为执行机构的角型截止阀，广泛应用于水处理、环保、电力、化工等行业的沉淀池、浓缩池等设施。该阀门通常成排安装在沉淀池底部外侧壁，用于排除池底沉淀的泥砂和污物。阀门主要由角型阀体、液压缸/气缸、活塞、阀瓣、密封组件等部分组成，采用法兰连接方式，安装简便。其独特的角式结构设计，使阀门在有限空间内能够实现最佳的水流路径，减少水流阻力。液压缸内的活塞采用L形皮碗密封，密封性能好，经久耐用；阀门密封副同样采用橡胶密封，确保无泄漏。此外，该阀门可通过电动二位四通换向阀或手动二位四通换向阀实现集中远程控制，操作方便，安全可靠。

2、工作原理

气动/液动活塞角式快开排泥阀的工作原理基于液压/气压驱动技术。对于液动型排泥阀，当需要开启阀门时，通过换向阀使压力水进入液压缸的下腔，推动活塞向上运动，活塞带动阀瓣上升，阀体通道开启，池底的泥砂和污物在重力和水流作用下排出；当需要关闭阀门时，换向阀使压力水进入液压缸的上腔，推动活塞向下运动，活塞带动阀瓣下降，阀体通道关闭。气动型排泥阀的工作原理与此类似，只是将压力水换成压缩空气。这种L形皮碗密封的活塞设计，能够有效防止介质泄漏，提高阀门的使用寿命。通过二位四通换向阀，可实现阀门的集中远程控制，满足自动化控制的需求。

3、核心特性
