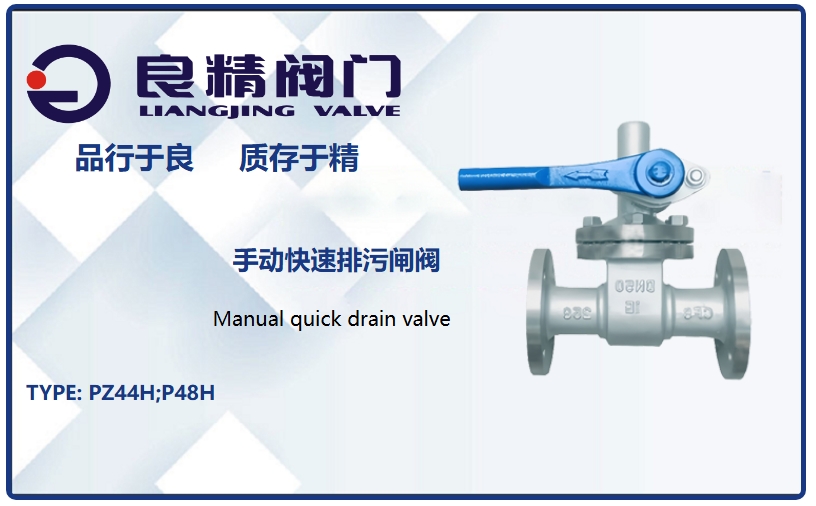

手动快速排污闸阀

手动快速排污闸阀

产品型号:
PZ44H;P48H
产品压力:
PN1.0Mpa-4.0Mpa
产品口径:
DN25-DN200
产品材质:
铸钢WCB;不锈钢304/316

浙江良精阀门有限公司专业提供【手动快速排污闸阀】，涵盖产品标准、技术图纸、工作原理、主要参数、权威认证及使用说明书。产品质量可靠，价格合理，售后服务完善。我们拥有成熟的生产工艺和完整的技术服务方案，为客户提供一站式阀门系统解决方案。欢迎联系热线+86 18906771999。

手动快速排污闸阀的介绍
1、概述
快速排污闸阀(锅炉排污阀)是由传统闸阀演变而来的高效排污设备，主要用于工业锅炉、热交换器、水处理系统等设备的快速排污操作。 它采用齿轮传动机构，通过90°旋转手轮带动阀杆提升，实现阀门的快速开启和关闭。该阀设计紧凑，操作简便，能够在短时间内实现大量介质的排放， 有效去除系统中的沉淀物、污垢和杂质，确保设备的正常运行和使用寿命。
2、工作原理
手动快速排污闸阀基于齿轮传动和压力密封原理工作。当顺时针旋转手轮时，齿轮机构带动阀杆向上运动，阀瓣随之提升，阀门开启， 介质在压力作用下快速排出；当逆时针旋转手轮时，阀杆下降，阀瓣压紧阀座，阀门关闭。阀门的密封主要依靠介质压力和弹簧力共同作用： 介质压力在阀门关闭时提供主要密封力，而弹簧则确保在介质压力较低或波动时仍能保持良好的密封性能。这种双重密封设计使得阀门在不同工况下 都能可靠工作，有效防止泄漏。
3、核心特性
快速排污：采用90°旋转操作，启闭时间短，能够迅速排放大量介质，提高排污效率。
可靠密封：独特的弹簧辅助密封结构，确保阀门在高压、高温和腐蚀性介质环境下的密封性，减少泄漏风险。
经久耐用：阀体采用优质碳钢或不锈钢制造，阀瓣和阀座经过特殊硬化处理，抗磨损、抗腐蚀，使用寿命长。
操作简便：齿轮传动机构设计合理，操作力矩小，手动操作轻松省力，无需额外动力源。
维护方便：结构简单，拆卸容易，便于检查、清洗和更换零部件，降低维护成本。
安全可靠：配备限位装置，防止过度旋转损坏阀门；紧急情况下可快速手动操作，确保系统安全。


Doing Files
Doing 3D
Doing
Note: 本网站所有资料、内容及3D文件均为浙江良精阀门有限公司版权所有，禁止任何形式的抄袭、复制、转载、下载或用于商业用途。相关文件均已进行加密与绑定处理，未经授权不得使用。 网站所展示资料仅供参考，实际产品用途、参数及配置请与我司联系确认，以确保准确性与适用性。 联系电话：+86 18906771999
