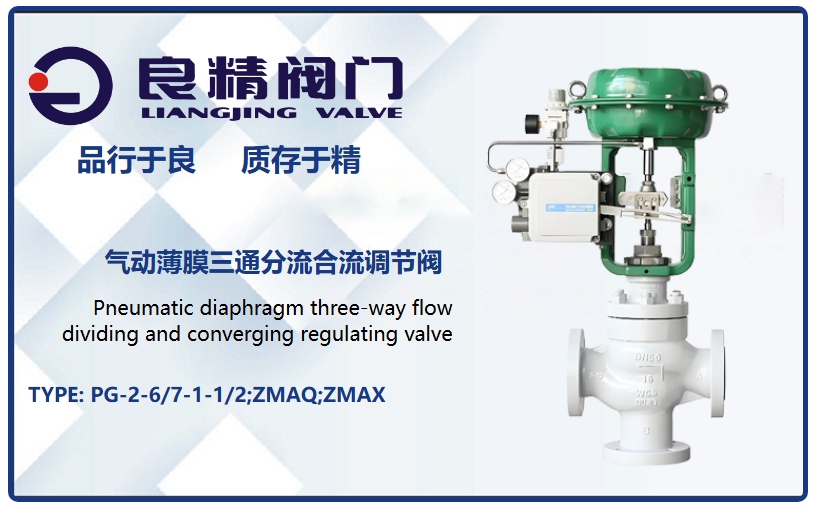

气动薄膜三通分流合流调节阀

气动薄膜三通分流合流调节阀

产品型号:
PG-2-6/7-1-1/2;ZMAQ;ZMAX
产品压力:
PN1.0Mpa-10Mpa
产品口径:
DN20-DN300
产品材质:
碳钢 不锈钢

浙江良精阀门有限公司专业提供【气动薄膜三通分流合流调节阀】,涵盖产品标准、技术图纸、工作原理、主要参数、权威认证及使用说明书。产品质量可靠,价格合理,售后服务完善。我们拥有成熟的生产工艺和完整的技术服务方案,为客户提供一站式阀门系统解决方案。欢迎联系热线+86 18906771999。

气动薄膜三通分流合流调节阀的介绍
1、 概述
气动薄膜三通分流合流调节阀是一种高性能的工业自动化控制阀门,广泛应用于石油、化工、电力、冶金等行业的过程控制系统。作为一种以压缩空气为动力源的调节阀,它接收来自PLC、DCS或其他控制仪表的标准信号(如4-20mA电流信号或0-10V电压信号),精确控制阀门开度,实现对流体的分流或合流控制。三通调节阀采用T型阀体设计,有三个通道接口,可根据工艺需求实现流体的分流(一路流体分为两路)或合流(两路流体合并为一路)功能。与单座或双座调节阀相比,三通调节阀能够简化管路系统,减少阀门使用数量,降低系统投资成本,同时提高控制精度和系统可靠性。特别适用于热交换器的温度控制、配比控制以及需要流体分流合流的工艺场合。
2、 工作原理
气动薄膜三通分流合流调节阀基于力平衡原理工作,主要由气动薄膜执行机构和三通调节阀体两部分组成。当控制系统输出的标准信号(如4-20mA电流)输入到执行机构的薄膜气室时,压缩空气在薄膜上产生推力,该推力克服弹簧预紧力和运动部件间的摩擦力,驱动推杆产生线性位移,进而带动阀芯上下移动。根据阀芯的结构设计,三通调节阀可分为合流型和分流型两种。对于合流型调节阀,流体从两个入口流入,在阀内混合后从一个出口流出;对于分流型调节阀,流体从一个入口流入,在阀内分为两路后从两个出口流出。阀芯的直线位移直接改变了各通道的流通面积比例,当控制信号增大时,一个通道的开度增大,另一个通道的开度相应减小,从而实现流体的比例调节。通过选择不同的阀芯形状和尺寸,可以实现不同的流量特性,如线性、等百分比或快开特性,以满足不同的工艺需求。
3、 核心特性
分流合流功能:采用T型三通阀体设计,可实现流体的分流或合流功能,简化管路系统,减少阀门使用数量。
精确比例调节:通过阀芯的线性位移,可精确控制各通道的流量比例,调节精度可达±1%,满足各种高精度控制要求。
低流阻高效率:优化的流道设计使流体阻力小,流量系数大(Cv值高),降低能耗,提高系统效率。
多种流量特性可选:通过选择不同的阀芯形状,可实现线性、等百分比、快开等多种流量特性,满足不同工艺过程的控制需求。
平衡式阀芯设计:采用平衡式阀芯结构,减少流体作用力对阀芯的影响,降低执行机构输出力要求,提高阀门的稳定性和响应速度。
抗腐蚀耐磨蚀:阀体和内件可根据介质特性选择不同的耐腐蚀材料,如316不锈钢、哈氏合金、蒙乃尔合金等,适用于各种腐蚀性介质。
维护简便:模块化设计使阀门的拆卸和组装更加方便,减少了维护时间和成本。可在线更换阀芯、阀座等易损件,无需将阀门从管道上拆下。
温度适应性强:通过特殊材料选择和结构设计,可适应-200℃~+560℃的宽温度范围,满足低温深冷、高温高压等特殊工况。
