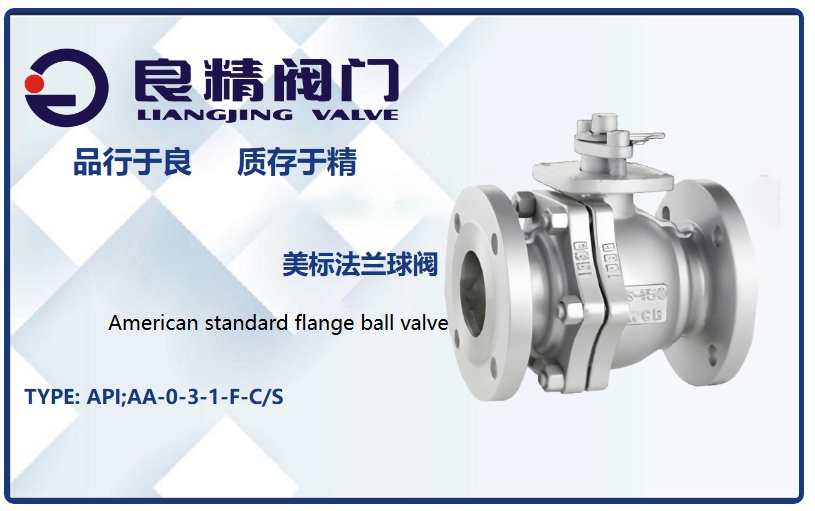

美标法兰球阀

美标法兰球阀

产品型号:
API;AA-0-3-1-F-C/S
产品压力:
Class150~Class2500
产品口径:
1/2“”-14
产品材质:
铸铁 碳钢 不锈钢

浙江良精阀门有限公司专业提供【美标法兰球阀】，涵盖产品标准、技术图纸、工作原理、主要参数、权威认证及使用说明书。产品质量可靠，价格合理，售后服务完善。我们拥有成熟的生产工艺和完整的技术服务方案，为客户提供一站式阀门系统解决方案。欢迎联系热线+86 18906771999。

美标法兰球阀的介绍
1、概述
美标法兰球阀是严格按照美国ANSI/ASME B16.34、API 6D等标准设计制造的高性能阀门产品，主要用于控制各种流体介质的通断与流量调节。阀体采用精密铸造或锻造工艺制造，材质包括WCB、WC6、WC9等碳钢，CF8、CF8M等不锈钢，以及特殊合金材料（如蒙乃尔合金、哈氏合金），可适应从低温到高温、从弱腐蚀性到强腐蚀性等各种工况环境。阀门两端采用ASME B16.5标准法兰连接，压力等级涵盖Class150-Class2500，密封面形式包括RF（突面）、FF（全平面）、RTJ（环连接面）等。该系列阀门口径范围为NPS 1/2"-NPS 48"，工作温度范围根据不同材质可达-196℃至+538℃。广泛应用于石油、化工、天然气、电力、冶金等行业的管道系统，特别适用于与国际标准接轨的大型工程项目和进出口设备配套。
2、工作原理
美标法兰球阀的核心部件是一个带有圆形通孔的球体，球体通过阀杆与手柄或执行机构相连。当阀门开启时，球体旋转90°使通孔与管道轴线完全对齐，介质可无阻碍地通过；当阀门关闭时，球体旋转90°使通孔与管道轴线垂直，利用球体的球面部分截断介质流动。阀门采用浮动球或固定球结构设计：浮动球结构中，球体在介质压力作用下紧密压向出口端阀座，形成双向密封；固定球结构中，球体由上下阀杆固定，介质压力由阀杆承受，双侧阀座提供密封。阀座通常采用增强聚四氟乙烯（RPTFE）、对位聚苯（PPS）或金属密封材料，确保在不同温度和压力条件下的可靠密封。阀杆采用下装式结构，即使在高压下也不会被吹出，同时配备O型圈和填料函双重密封，防止介质沿阀杆泄漏。此外，阀门还设有防火防静电结构，符合API 607、API 6FA等标准要求，确保使用安全。
3、核心特性

美标合规性：严格遵循ANSI/ASME、API等美国标准，法兰尺寸、压力等级、连接方式完全符合国际标准要求。

材料多样性：提供碳钢、不锈钢、合金钢、特殊合金等多种材质选择，满足不同介质的耐腐蚀和耐高温要求。

精密密封：采用浮动球或固定球结构与高性能阀座组合，泄漏等级可达ANSI B16.104 Class VI，确保零泄漏。

操作轻便：优化的球体与阀座配合设计，操作扭矩小，90度旋转即可完成启闭，可配备电动、气动、液动等多种驱动方式。

安全防护：集成防静电、防火、防飞出等多重安全设计，符合API 607、API 6FA等安全标准。

宽温域适应：根据不同材质和密封材料组合，可适应-196℃至+538℃的极端温度环境。

长寿命设计：关键密封面经过硬化处理，硬度达HRC58-62，耐磨损，使用寿命可达10万次以上启闭操作。

全径或缩径设计：提供全径和缩径两种流道设计，满足不同流量和压力降要求。

多种连接方式：法兰连接符合ASME B16.5标准，可根据需求提供RF、FF、RTJ等密封面形式。

压力等级齐全：覆盖Class150-Class2500压力等级，适用于低压到超高压各种工况。

检测严格：每台阀门均经过严格的压力测试和无损检测，确保产品质量符合API 598等标准要求。

可追溯性：提供完整的材料证明和产品检验报告，满足ASME BPVC、PED等国际标准的可追溯要求。
