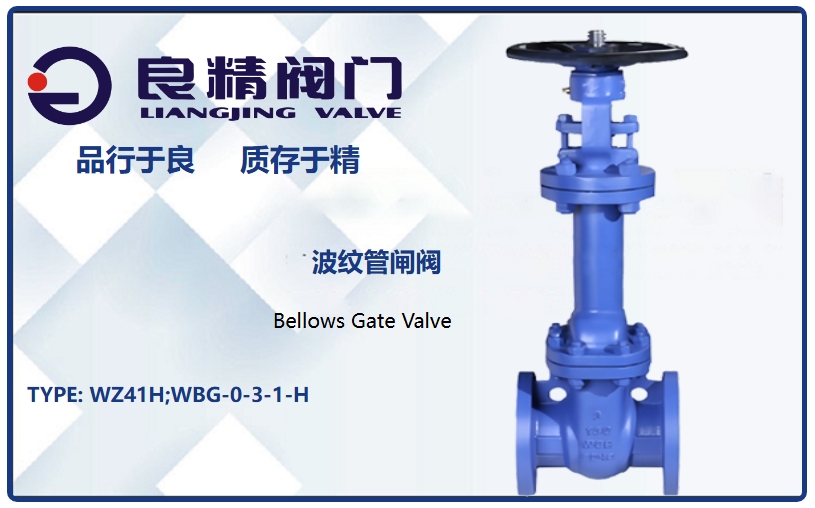

波纹管闸阀是一种采用波纹管密封结构的特种阀门，主要用于高温、高压、有毒、有害、易燃、易爆等特殊工况下的管道系统。阀门通过金属波纹管实现阀杆的动密封，彻底杜绝了传统填料密封可能出现的外漏问题，确保介质零泄漏。阀体材质主要包括碳钢、不锈钢、合金钢等，可根据不同的工况和介质特性进行选择。波纹管通常采用不锈钢304、316L等材料制成，具有良好的耐腐蚀性和疲劳寿命。广泛应用于石油、化工、电力、冶金、制药等行业，是确保安全生产和环境保护的关键设备。
波纹管闸阀基于闸板的直线运动实现介质的通断控制。阀门主要由阀体、闸板、阀杆、波纹管组件、填料函、阀盖等部分组成。当需要开启阀门时，操作人员通过旋转手轮或驱动装置，带动阀杆做旋转上升运动。阀杆通过螺纹传动或齿轮机构与闸板连接，使闸板沿阀座密封面垂直向上移动，直至闸板完全脱离密封面，此时介质通道完全畅通，阀门处于全开状态。在阀杆上升过程中，波纹管被压缩，但其始终保持密封状态，防止介质沿阀杆外漏。当需要关闭阀门时，操作人员反向旋转手轮或驱动装置，阀杆带动闸板垂直向下移动，闸板密封面逐渐与阀座密封面贴合。通过楔形结构或弹性变形产生密封比压，实现可靠密封，阻止介质继续流动。在阀杆下降过程中，波纹管被拉伸，同样保持密封状态。波纹管组件通常设计有多重保护结构，如外部设置填料函作为二次密封，确保在波纹管意外损坏的情况下，仍能防止介质大量泄漏。
波纹管密封结构：采用金属波纹管实现阀杆的动密封，密封可靠，泄漏率低至10^-9 Pa·m³/s，完全符合环保要求。
零外漏设计：彻底解决了传统填料密封阀门存在的外漏问题，有效防止有毒、有害介质泄漏，保障生产安全和环境安全。
耐腐蚀波纹管：波纹管采用不锈钢304、316L等材料制成，具有良好的耐腐蚀性，适用于多种腐蚀性介质。
耐疲劳性能：波纹管经过特殊工艺制造，具有较高的耐疲劳性能，可承受频繁的启闭操作而不损坏。
多重密封保护：阀门设计有波纹管主密封和填料函二次密封的双重保护结构，确保密封可靠性。
耐高温高压：适用于高温、高压工况，最高使用温度可达550℃，最高使用压力可达10MPa。
防火防爆设计：部分型号符合API 607防火标准和ATEX防爆认证，适用于易燃易爆的危险场所。
多种驱动方式：支持手动、电动、气动、液动等多种驱动方式，满足不同的自动化控制需求。
全通径设计：阀门流道内径与管道内径一致，介质流动阻力小，不易沉积杂质。
长使用寿命：合理的结构设计和优质的材料选择，使阀门具有较长的使用寿命，减少更换频率。
