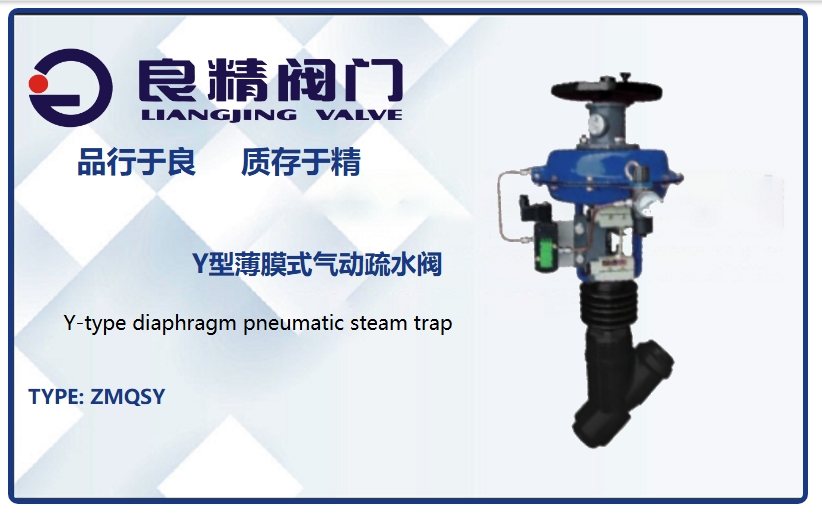

气动疏水阀

气动疏水阀简介

气动疏水阀是一种以压缩空气或惰性气体为动力源的智能型蒸汽系统排凝设备，通过气动执行机构与温度/液位传感组件的协同作用，实现凝结水的精准排放与蒸汽零泄漏控制。其核心工作原理是：当传感元件检测到阀腔内凝结水达到设定液位或温度阈值时，触发气动阀瓣开启排水；当蒸汽进入或凝结水排尽后，执行机构驱动阀瓣快速关闭（响应时间≤1秒），通过外部气源压力（0.3-0.8MPa）确保密封可靠性（泄漏率≤0.001%）。这种主动控制特性使其适用于高压高温蒸汽系统（压力1.6-10MPa，温度≤450℃）及需要远程调控的工业场景，如电站汽轮机、化工反应釜、大型换热器等。

产品由气动薄膜/活塞执行机构、阀体、传感单元及控制模块组成，执行机构防护等级达IP65，可耐受-30℃至80℃环境温度。阀体采用锻钢（A105）或不锈钢（316）锻造而成，流道经CFD优化设计（压力损失降低20%），密封面采用金属对金属硬密封（堆焊司太立合金，硬度HRC58-62）或PTFE复合密封结构。配备手动操作装置（应急启闭）与位置反馈器（4-20mA信号输出），支持本地/远程双模式控制，通径范围DN15-DN200。

气动疏水阀的控制逻辑可通过专用软件编程设定（如定时排放、差压控制、温度优先等模式），特殊型号集成汽水分离功能（内置丝网捕集器，分离精度5μm）与防冻排空回路。安装时需配套气源处理单元（过滤+减压+油雾润滑），与蒸汽主管路的连接采用法兰或对焊方式，建议靠近用汽设备出口布置。维护周期为6-12个月，重点检查膜片/活塞密封性与传感元件校准状态。凭借可控性强、适应高参数工况的优势，可使蒸汽系统运行效率提升30%以上，是现代化工业蒸汽管网实现智能化管理的核心设备。
