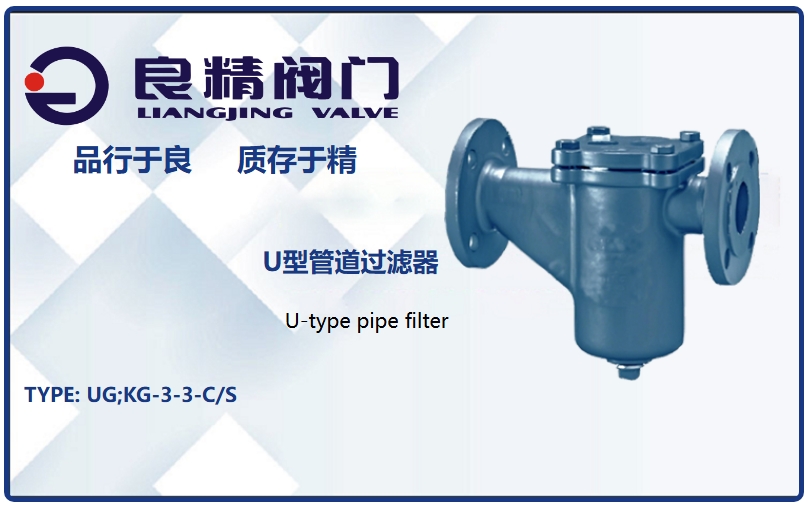

U型过滤器

U型过滤器简介

U型过滤器是一种因流道呈U形迂回结构而得名的高精度管道过滤设备，通过U形壳体形成的缓冲流道与内置多层滤网组合，利用流体迂回流动产生的离心力与滤网截留作用，高效去除介质中的细微颗粒（粒径≥3μm）、胶体及悬浮物，过滤效率达99.9%以上。其核心优势在于超大容污量（比同规格T型过滤器高30%-50%）与低压损特性（≤0.01MPa），特别适用于介质洁净度要求高且杂质含量波动大的工况，广泛应用于精密液压系统、医药纯化水管道、电子级超纯水设备、航空燃料过滤等高端工业领域。

产品由U形壳体、多级滤网组件、进出口法兰及快开式排污盖构成，壳体采用锻钢（A105）或不锈钢（316L）整体锻造（无焊接缝设计），耐受压力可达42MPa，工作温度范围-50℃至500℃（依材质而定）。滤网采用不锈钢烧结网（精度1-100μm）或复合滤材（PTFE+金属网），通过阶梯式过滤结构（粗滤→精滤）实现分级净化，滤网骨架与壳体采用榫卯结构连接（密封压力≥2.5MPa）。通径范围DN15-DN300，连接方式以对焊和法兰为主，部分小口径型号采用螺纹连接。

U型过滤器配备压差监测接口（可安装差压变送器），当滤网堵塞导致压差超过设定值（通常0.1MPa）时可及时提醒维护。滤网采用抽屉式快装结构，配合旋转卡扣式端盖，更换时间≤8分钟，大口径型号集成自动反冲洗系统（可设定时间或压差触发）。特殊设计的高温型（采用Inconel合金材质）适用于高温烟气过滤，卫生级型号（内表面电解抛光Ra≤0.4μm）符合USP Class VI标准，适用于生物制药行业。安装时需水平布置，建议预留1.5倍设备长度的维护空间，凭借高精度与高稳定性，可使下游精密设备寿命延长2-3倍。
