压力表旋塞阀

压力表旋塞阀简介

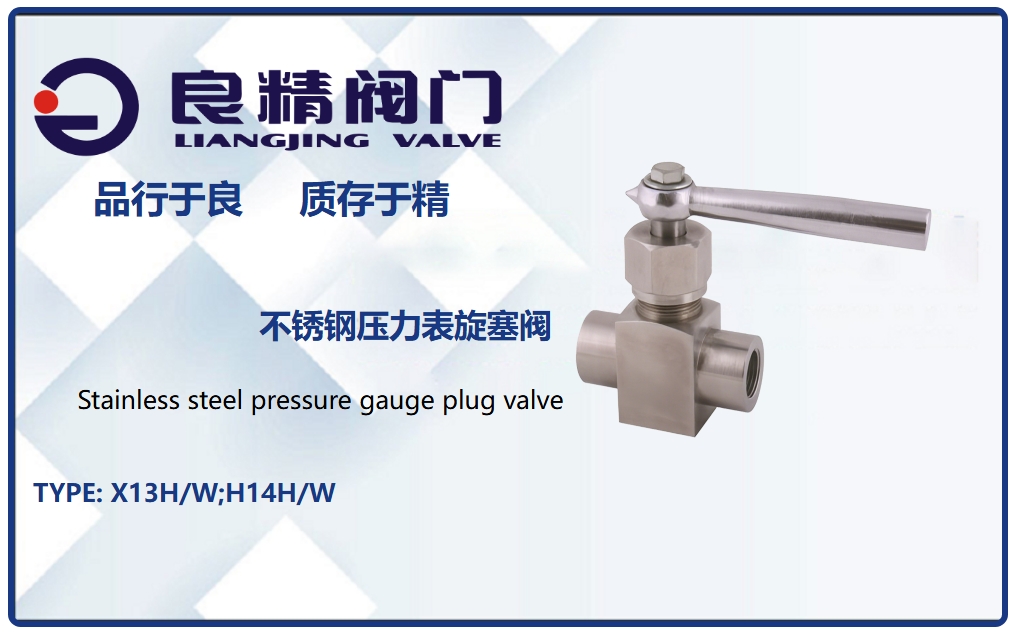

压力表旋塞阀是专为压力表与被测介质之间的连接和隔离设计的微型旋塞阀，通过90°旋转带通孔的旋塞实现通路切换（全开/全关响应时间≤2秒），兼具压力测量通路控制与压力表维护时的安全隔离功能（耐压等级≥1.5倍被测压力）。其核心优势在于流道通畅（压力损失≤0.01MPa）、密封性优异（气泡级密封，泄漏率≤1×10⁻⁸Pa·m³/s），适用于测量水、蒸汽、油品、气体等介质的压力系统，工作压力范围0.6-60MPa，温度-40℃至450℃，广泛应用于工业管道、压力容器、液压系统及仪表管路的压力监测环节。

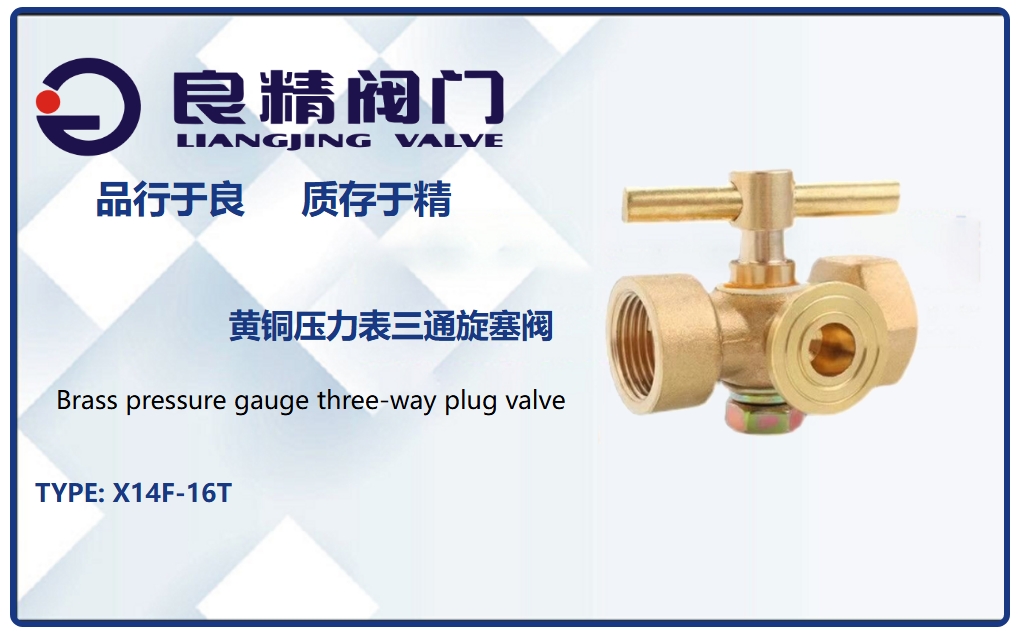

产品由阀体、带中心孔的旋塞、阀杆及操作手柄组成，阀体材质根据压力等级选用黄铜（Hpb59-1，适用于≤16MPa）、碳钢（20#，适用于≤40MPa）或不锈钢（316，耐腐蚀工况），旋塞与阀体采用精密配合（间隙≤0.01mm），密封面经镜面抛光（Ra≤0.2μm）并涂抹高温密封脂（适用温度≤300℃）。通径范围DN3-DN15，连接方式为两端内螺纹（M14×1.5、G1/2"、NPT1/4"等标准仪表接口），部分型号集成排污孔（用于释放残留介质）或三通结构（实现双表切换或校准功能）。

压力表旋塞阀的操作手柄采用防误操作设计（带定位卡槽，确保全开/全关位置准确），特殊型号包括：带节流孔型（防止压力冲击损坏仪表）、高温型（阀杆采用散热结构，表面温度≤60℃）、防爆型（手柄与阀体采用防静电连接）。安装时需保证旋塞轴线垂直于地面（便于操作），定期（每6个月）旋转操作以防止密封面粘连，在压力表校准、更换或系统超压时，能快速切断介质通路，是保障压力测量系统安全运行的关键元件。
