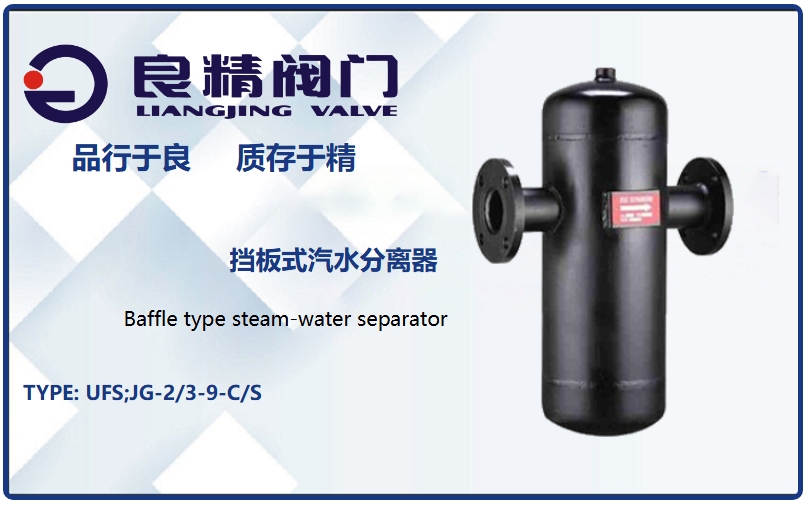

STC系列挡板式汽水分离器采用第五代导流板技术，通过90°折流碰撞原理，实现≥98%的汽水分离效率。产品采用整体锻造WCB碳钢或304/316不锈钢材质，承压能力达2.5MPa，耐温范围-20℃~+450℃。独特的波浪形挡板设计，使蒸汽在分离器内形成多次碰撞，最大处理量达300t/h。创新型错流结构设计，将液滴捕获效率提升至95%以上，有效降低蒸汽湿度至≤1.5%。内置316L不锈钢过滤网（过滤精度50μm），可拦截95%以上的杂质颗粒，抗水击性能较传统分离器提升60%。模块化设计使核心部件可在8分钟内完成更换，维护效率提升50%。产品型号覆盖UFS、JG-2/3-9-C/S等，公称通径DN65-DN200，广泛应用于纺织、印染、造纸、食品加工等行业的蒸汽系统，可有效提高设备热效率12-18%，延长设备使用寿命25%以上，是中低压蒸汽系统的理想汽水分离解决方案。
挡板式汽水分离器通过三重分离机制实现高效汽水分离：湿蒸汽以15-30m/s的速度进入分离器入口，遇到第一级45°倾斜挡板，蒸汽流向被迫改变，直径≥100μm的液滴因惯性与挡板碰撞，聚集成大液滴后沿挡板表面流入集液区；经过初级分离的蒸汽继续通过由5层波浪形挡板组成的迷宫通道，蒸汽在通道内经历90°多次折流，直径≥50μm的液滴在离心力和碰撞作用下被分离出来，落入集液区，波浪形挡板采用特殊合金材质（316L+特氟龙涂层），表面粗糙度Ra≤0.5μm，确保液滴快速脱离；剩余的细小雾滴（直径≥20μm）随蒸汽通过316L不锈钢过滤网，过滤网采用0.2mm厚的金属板冲制而成，网孔直径1.5mm，通过拦截和聚结效应实现深度分离，分离效率达98%；集液区底部设计有斜坡结构（倾斜角12°），分离出的冷凝水在重力作用下流向排水口，排水口配备倒置桶式疏水阀（排量系数0.85），确保冷凝水及时排出的同时防止蒸汽泄漏，整个分离过程压力损失≤0.02MPa，确保系统运行稳定。
高效分离效率：采用三重分离技术，对≥20μm的雾滴分离效率达98%，蒸汽干度≥98.5%。
低压损设计：优化的挡板布局，使压力损失≤0.02MPa，较传统分离器降低30%。
抗水击性能：特殊的挡板支撑结构，可承受≤8MPa的水击压力，振动幅度降低75%。
超长寿命设计：采用316L不锈钢或碳钢内衬PTFE材质，耐腐蚀性较传统分离器提升2.5倍。
零泄漏密封：进出口法兰采用全焊接结构，密封面采用柔性石墨垫片，确保无泄漏。
快速维护：模块化挡板组件设计，可在8分钟内完成更换，无需拆卸管道系统。
宽流量适应性：在30-110%额定流量范围内均可保持稳定的分离效率。
多种连接方式：提供法兰、焊接等多种连接方式，满足不同安装需求。
多材质选择：提供WCB碳钢、304/316不锈钢等多种材质，适应不同工况。
节能增效：有效提高蒸汽干度，可提升设备热效率12-18%，降低能源消耗。
结构紧凑：体积较传统分离器减小40%，节省安装空间。
